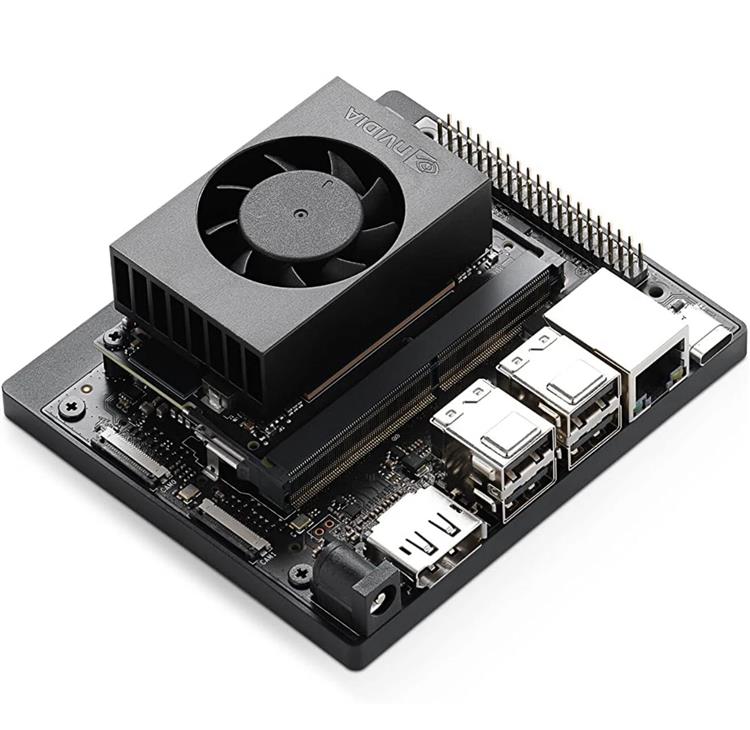

Jetson Orin Nano Super Developer Kit

Module Jetson Orin Nano 8GB

• Hiệu năng AI: lên tới 67 TOPS

• GPU: Kiến trúc NVIDIA Ampere

  • 1024 nhân CUDA

  • 32 nhân Tensor

• CPU: 6 lõi Arm® Cortex®-A78AE v8.2 64-bit

  • Bộ nhớ đệm: 1.5MB L2 + 4MB L3

• Bộ nhớ RAM: 8GB LPDDR5, bus 128-bit

  • Băng thông: 102GB/s

• Lưu trữ:

  • Hỗ trợ khe cắm thẻ SD

  • Hỗ trợ lưu trữ mở rộng qua NVMe (M.2)

🎥 Xử lý hình ảnh & video

• Mã hóa video (Encode):

  • 1080p30, sử dụng từ 1 đến 2 lõi CPU

• Giải mã video (Decode - H.265):

  • 1 luồng 4K @ 60fps

  • 2 luồng 4K @ 30fps

  • 5 luồng 1080p @ 60fps

  • 11 luồng 1080p @ 30fps

⚡ Công suất tiêu thụ

• Tùy chỉnh từ 7W đến 25W
  (Liên hệ tài liệu Jetson Linux Developer Guide để biết chi tiết các tính năng phần mềm hỗ trợ)

🧩 Bo mạch mở rộng (Reference Carrier Board)

Camera

• 2 cổng MIPI CSI-2 (22 chân)

Giao tiếp PCIe

• 1 khe M.2 Key M (PCIe Gen3 x4)

• 1 khe M.2 Key M (PCIe Gen3 x2)

• 1 khe M.2 Key E

USB

• 4 cổng USB 3.2 Gen 2 Type-A

• 1 cổng USB Type-C (UFP)

Mạng

• 1 cổng Gigabit Ethernet (GbE)

Hiển thị

• 1 cổng DisplayPort 1.2 (hỗ trợ MST)

I/O mở rộng

• 1 đầu nối 40 chân (UART, SPI, I2S, I2C, GPIO)

• 1 đầu nối 12 chân cho nút bấm

• 1 đầu nối 4 chân quạt

• 1 jack nguồn DC

📐 Kích thước

103mm x 90.5mm x 34.77mm
(Kích thước bao gồm chân đế, bo mạch, module và tản nhiệt)

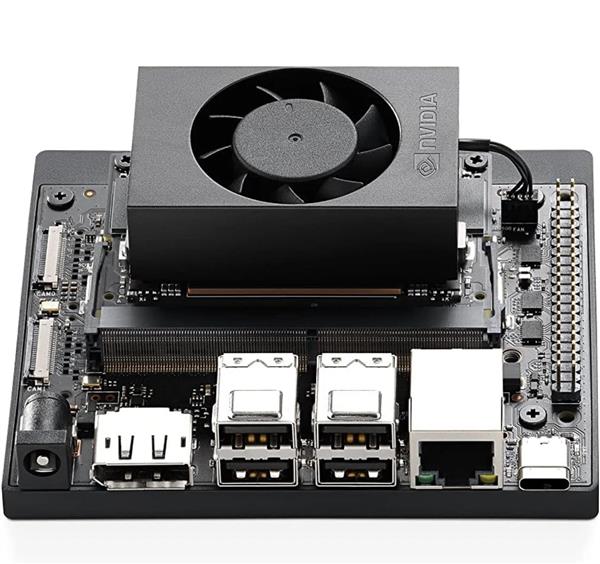

Các cổng kết nối và chức năng:

1. Khe cắm thẻ microSD – Dùng làm bộ nhớ lưu trữ chính

2. Header mở rộng 40 chân – Kết nối các thiết bị ngoại vi (GPIO, UART, SPI, I2C, v.v.)

3. Đèn LED báo nguồn – Hiển thị trạng thái cấp nguồn

4. Cổng USB-C (chỉ truyền dữ liệu) – Không hỗ trợ cấp nguồn

5. Cổng mạng Gigabit Ethernet – Kết nối mạng tốc độ cao

6. Cổng USB 3.1 Type-A (x4) – Kết nối thiết bị ngoại vi như chuột, bàn phím, ổ cứng

7. Cổng DisplayPort – Xuất hình ảnh ra màn hình ngoài

8. Jack nguồn kiểu Barrel 19V – Cấp nguồn cho thiết bị

9. Cổng kết nối camera MIPI CSI – Dành cho camera giao tiếp chuẩn MIPI CSI

• Module Jetson Orin Nano với khe cắm thẻ microSD

• Bo mạch chủ tham chiếu (Reference carrier board)
  (đi kèm mô-đun Wi-Fi 802.11 & Bluetooth cắm sẵn, có sẵn ăng-ten)

• Bộ nguồn 19V

• Thẻ giấy nhỏ chứa hướng dẫn khởi động nhanh và thông tin hỗ trợ
